Isolierstück Typ IS PN 16

Herstellung und Prüfung:
- nach DIN 2470 Teil 1, Bauteilkonstruktion nach VdTÜV Merkblatt 1066
- Schwere Ausführung, für brennbare Gase nach DVGW Arbeitsblatt G 260
- Schraubenlose Konstruktion mit Anschweißfase nach DIN 2559.
- Einsatztemperatur von –20 °C bis 80 °C
Sicherheitsfaktor standardmäßig s = 1,8
- Elektrische Durchschlagprüfung 5 kV
- 50 Hz Ableitstrom kleiner/gleich 10 mA
- Widerstandsprüfung 500 V Gleichspannung
größer/gleich 0,1 Megaohm
- Zeugnislegung nach EN 10204 3.1.
- mit innenliegender Ringfunkenstrecke

Vorteile eines Isolierstückes gegenüber
einer Flanschverbindung
- vollverschweißtes Bauteil
- biegestarre Ausführung
- kein Verlust der Vorspannkraft
- nahtlose Außenisolierung werkseitig überprüft

Einsatzbereiche:
Öl, Gas, brennbare Flüssigkeiten jeglicher Art; Regler- und Verdichterstationen,
Wasser-Leitungen

Merkmale:
- Wartungsfreie Konstruktion, für Erd- und oberirdische Verlegung geeignet
- Elektrisch isolierende, kraftschlüssige Rohrverbindung
- Korrosionsschutz außen: Beschichtung Schrumpfschlauch nach DIN 30671 oder
alternativ Beschichtung PUR nach DIN 30671

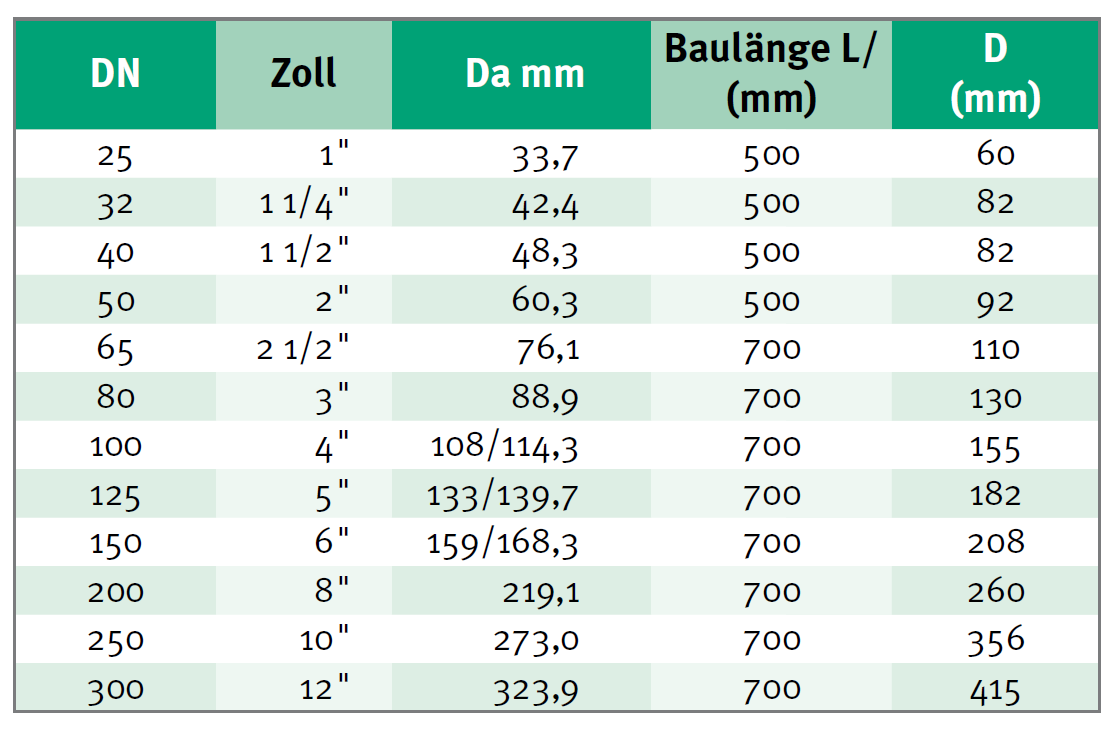

Ausführungen:
beiderseits Anschweißfase............................................................ Typ IS
oder
beiderseits Flanschanschluss...................................................Typ IS – FF
oder
einerseits Flansch, andererseits Schweißfase........................... Typ IS – F

Einbaufertige, kraftschlüssige, biegestarre, schraubenlose Schweißkonstruktion.
Höchstes Maß an Sicherheit gewährt unsere Tropfendichtung.

Wir empfehlen den Einsatz von Isolierstücken mit integrierter
Funkenstrecke (Typ IS – FU …), um ein gefahrloses Ableiten von
Überspannungen, die durch Stromschlag (Blitzeinschlag) oder
andere äussere Einflüsse erzeugt wurden, von einem zum
anderen Leitungsabschnitt zu ermöglichen.

Werkstoff:
Anschlussrohr aus St 37.0 nach DIN 1626,
Bunde aus St 37.0 nach DIN 1626 bzw. DIN 1629,
RSt 37-2. nach DIN 17100, St 52-3, St 355 nach DIN 17103,
C 22.8 nach DIN 17234

Innenbeschichtung Standard:
roh schwarz
Auf Kundenwunsch Beschichtung mit Permatex oder auf
Epoxyd-Harz-Basis, ca. 100 μm dick, möglich.
Zur Vermeidung von elektrischer Überbrückung bei eventueller
Schmutzablagerung, sowie als Korrosionsschutz.
Bei Einsatz für Wasser: Auskleidung mit Zementmörtel möglich.
